Vor dem Flug

Aufladen des Remote ID Pro

Stellen Sie vor dem Einschalten sicher, dass der Akku geladen ist. Zum Aufladen verbinden Sie den Remote ID Pro über den USB-C-Anschluss mit einem Netzteil oder einem geeigneten Gerät (z.B. PC, Powerbank). Wir empfehlen, den Akku vor der ersten Verwendung vollständig aufzuladen, da er so über 2 Stunden Betriebsdauer ohne externe Stromversorgung ermöglicht. Mit einem Netzteil dauert das Aufladen ca. 1,5 Stunden. Die Ladezeit kann je nach Ladegerät variieren.

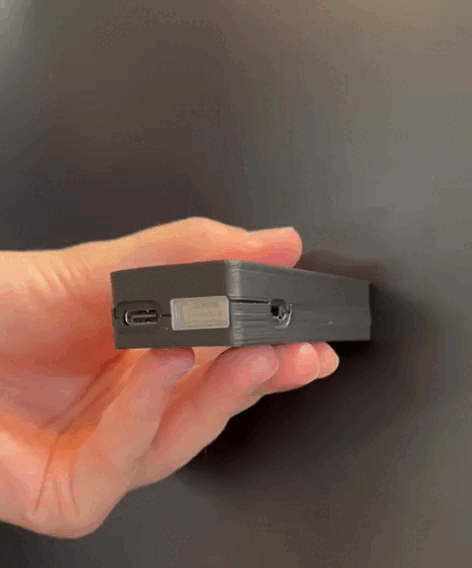

Lade-LED

Wenn das Gerät an die Stromversorgung angeschlossen ist, ist eine rote LED durch die durchscheinende Abdeckung am MavLink-Anschluss sichtbar.

Laden während des Fluges

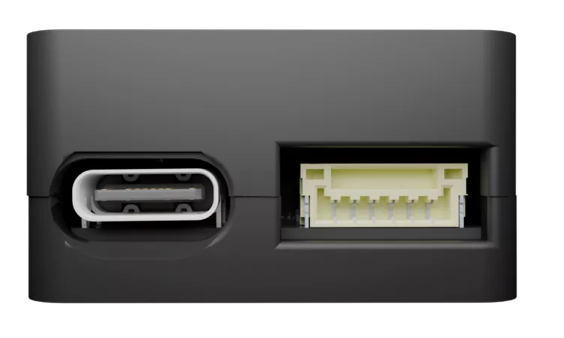

Der Remote ID Pro kann während des Fluges über den Drohnenakku geladen werden. Dies ist entweder über den USB-C- oder den MAVLink-Anschluss möglich. Der MAVLink-Anschluss befindet sich auf der rechten Seite neben dem USB-C-Anschluss:

Wenn die Stromversorgung über den MAVLink-Anschluss erfolgt, müssen Sie die folgenden Verbindungen herstellen:

MAV-Link Anschluss
Pin	Signal	Volt
1 (rot)	VCC	+5V
2	Keine Verbindung
3
4
5
6 (schwarz)	Erdung	GND Verbindung

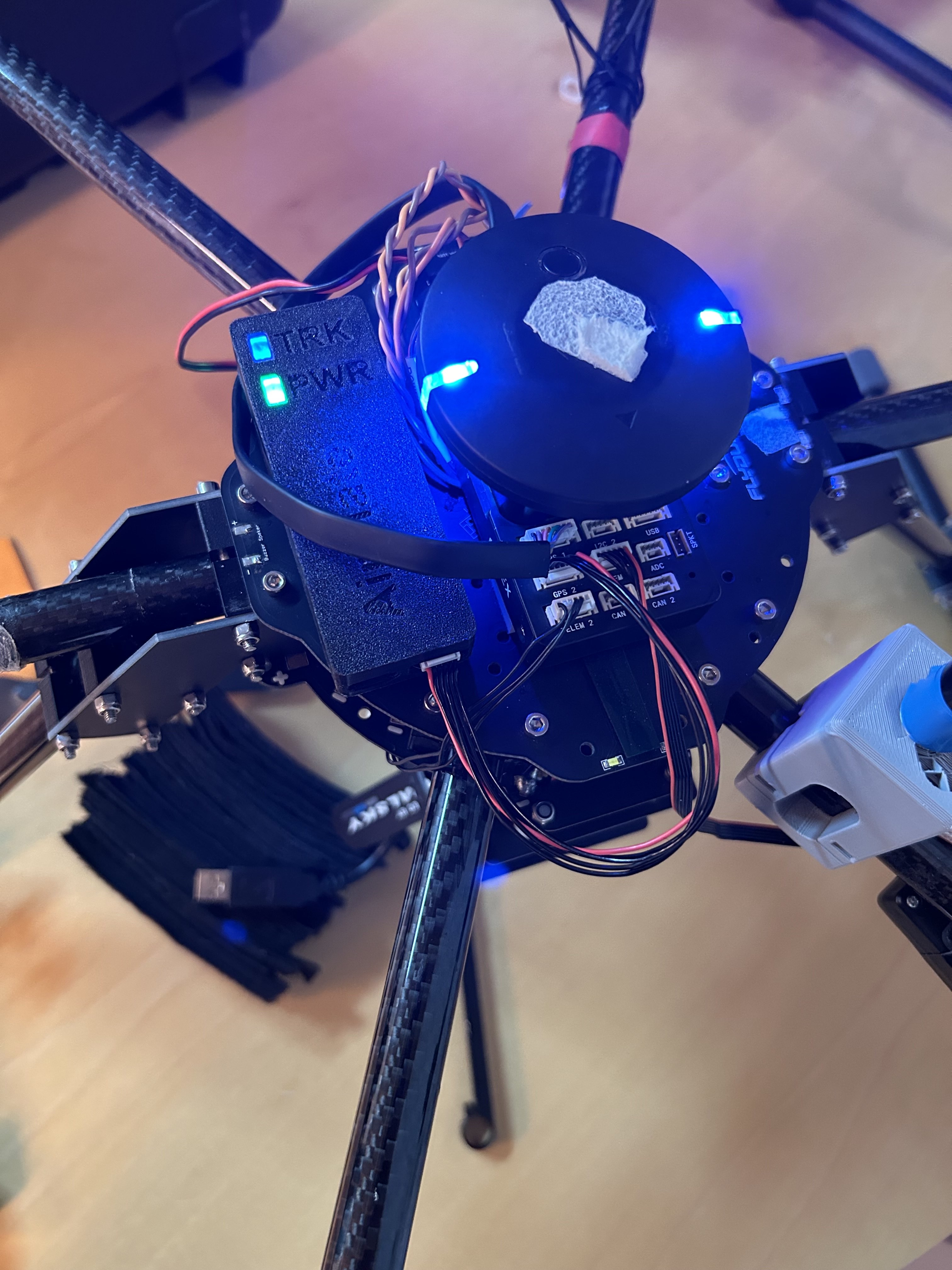

Nachfolgend finden Sie ein Beispiel für die erwähnte Methode:

Anbringen des Remote ID Pro an der Drohne

Sie können den Remote ID Pro auf Ihre bevorzugte Weise an der Drohne befestigen. Wir empfehlen die Verwendung eines Klettverschlusses, Sie können aber auch doppelseitiges Klebeband verwenden.

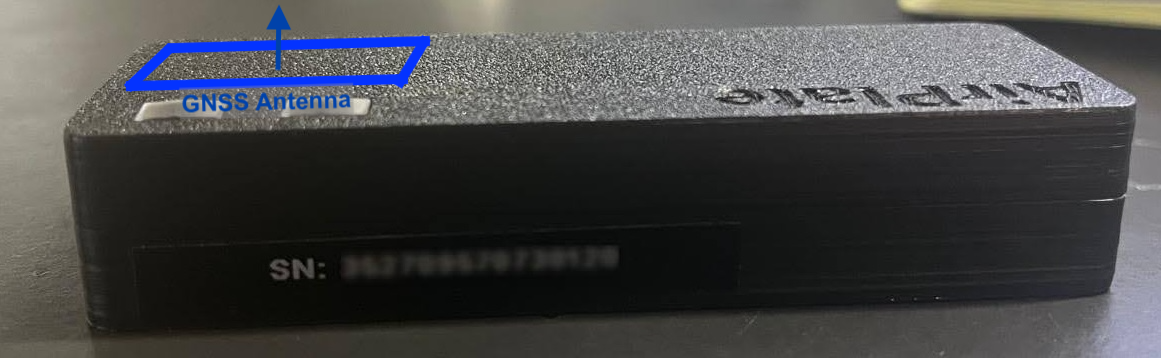

GNSS-Antennenplatzierung

Die GNSS-Antenne wird wie in der Abbildung unten dargestellt positioniert. Für optimale GNSS-Genauigkeit muss die Antenne freie Sicht zum Himmel haben und senkrecht dazu stehen, wie in den Montagehinweisen gezeigt. Der Remote ID Pro funktioniert auch bei anderen Montagepositionen, z.B. seitlich an der Drohne, allerdings ist die GNSS-Empfindlichkeit dann geringer.

Vorbereitung zur Inbetriebnahme

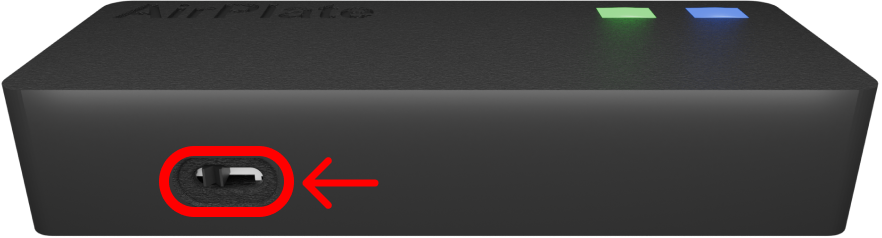

Schließen Sie zunächst Ihr Gerät an und schalten Sie es ein. Das Gerät lässt sich über den Schalter an der Seite der Platine ein- und ausschalten. Die Remote ID Pro ist nach ca. 40 Sekunden flugbereit.

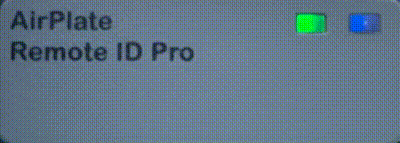

Lichtverhalten der LED

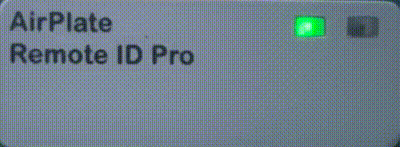

Das Gerät ist eingeschaltet und fährt hoch.

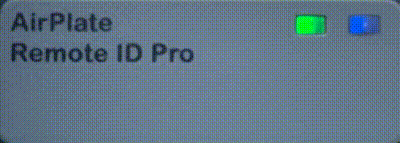

Das Gerät sendet eine Remote ID, ohne, dass ein GPS-Empfang vorhanden ist.

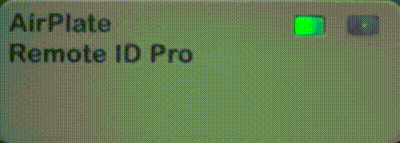

Das Gerät sendet eine Remote ID mit fixiertem GPS.
Das Gerät aktualisiert seine Firmware.
